Odwzorowanie w bazie danych

---

Słowniki przechowywane są w bazie danych w czterech tabelach:

1. DIC_ATTRIB – zawiera atrybuty słowników.
2. DIC_ITEM – tabela zawierająca definicje obiektów słownikowych.
3. DIC_LOCALIZATION – zawiera zlokalizowane informacje o obiektach.
4. DIC_REFERENCE – tabela zawierająca definicje widoków.

DIC_ATTRIB

Kolumna	Właściwości	Opis
DIA_ID	PK, uniqueidentifier, not null	ID nadawany podczas tworzenia atrybutu
DIA_DICSTR_ID	PK, FK, uniqueidentifier, not null	ID struktury
DIA_PARENT_ID	FK, uniqueidentifier, not null	ID elementu rodzica
DIA_TYPE_ID	FK, uniqueidentifier, not null	ID elementu określającego typ
DIA_DICSTR_TYPE_ID	FK, uniqueidentifier, not null	ID struktury zawierającej elementy, które są typami
DIA_VAL_AS_STR	nvarchar(max), null	Wartość atrybutu jako ciąg znaków
DIA_VAL_NUM	numeric(19,4), null	Wartość atrybutu typu decimal
DIA_VAL_STR	nvarchar(max), null	Wartość atrybutu typu string
DIA_VAL_DAT	datetime, null	Wartość atrybutu typu DateTime
DIA_VAL_GUID	uniqueidentifier, null	Wartość atrybutu typu GUID
DIA_VAL_DICSTR_ID	FK, uniqueidentifier, null	ID struktury, która zawiera elementy
DIA_VAL_DICOBJ_ID	FK, uniqueidentifier, null	ID wybranego elementu
DIA_VAL_BLOB	varbinary(max), null	Wartość atrybutu typu Binary
DIA_VALID_FROM	datetime, not null	Ważność atrybutu OD (domyślnie w archITekt Studio - 1900-01-01)
DIA_VALID_TO	datetime, not null	Ważność atrybutu DO (domyślnie w archITekt Studio -2099-12-31)
DIA_ACTIVE	bit, not null	Czy atrybut aktywny
DIA_INDEX	bit, not null	Indeks atrybutu

DIC_ITEM

Kolumna	Właściwości	Opis
DIA_ID	PK, uniqueidentifier, not null	ID nadawany podczas tworzenia atrybutu
DIA_DICSTR_ID	PK, FK, uniqueidentifier, not null	ID struktury
DIA_PARENT_ID	FK, uniqueidentifier, not null	ID elementu rodzica
DIA_TYPE_ID	FK, uniqueidentifier, not null	ID elementu określającego typ
DIA_DICSTR_TYPE_ID	FK, uniqueidentifier, not null	ID struktury zawierającej elementy, które są typami
DIA_VAL_AS_STR	nvarchar(max), null	Wartość atrybutu jako ciąg znaków
DIA_VAL_NUM	numeric(19,4), null	Wartość atrybutu typu decimal
DIA_VAL_STR	nvarchar(max), null	Wartość atrybutu typu string
DIA_VAL_DAT	datetime, null	Wartość atrybutu typu DateTime
DIA_VAL_GUID	uniqueidentifier, null	Wartość atrybutu typu GUID
DIA_VAL_DICSTR_ID	FK, uniqueidentifier, null	ID struktury, która zawiera elementy
DIA_VAL_DICOBJ_ID	FK, uniqueidentifier, null	ID wybranego elementu
DIA_VAL_BLOB	varbinary(max), null	Wartość atrybutu typu Binary
DIA_VALID_FROM	datetime, not null	Ważność atrybutu OD (domyślnie w archITekt Studio - 1900-01-01)
DIA_VALID_TO	datetime, not null	Ważność atrybutu DO (domyślnie w archITekt Studio -2099-12-31)
DIA_ACTIVE	bit, not null	Czy atrybut aktywny
DIA_INDEX	bit, not null	Indeks atrybutu

DIC_LOCALIZATION

Kolumna	Właściwości	Opis
DIL_DICSTR_ID	FK, uniqueidentifier, not null	ID struktury
DIL_DICT_OBJECT_ID	PK, FK, uniqueidentifier, not null
ID elementu słownikowego
DIL_LANGUAGE	PK, varchar(10), not null	Język
DIL_NAME	varchar(256), not null	Nazwa w danym języku
DIL_DESCRIPTION	varchar(256), not null	Opis w danym języku

DIC_REFERENCE

Kolumna	Właściwości	Opis
DIR_ID	PK, uniqueidentifier, not null	ID
DIR_VIEW_ID	FK, uniqueidentifier, not null	ID widoku
DIR_DICSTR_VIEW_ID	FK, uniqueidentifier, not null	ID struktury, która zawiera widok
DIR_OBJECT_ID	FK, uniqueidentifier, not null	ID elementu, który należy do widoku
DIR_DICSTR_OBJECT_ID	FK, uniqueidentifier, not null	ID struktury, która zawiera element należący do widoku
DIR_INDEX	int, not null	Indeks

Widoki SQL

Widoki SQL zostały stworzone w celu uproszczenia korzystania ze słowników. Widok wyciąga ustrukturyzowane dane z bazy nie wymagając przy tym znajomości połączeń pomiędzy tabelami bazodanowymi w ramach słowników. Nie trzeba pisać skryptu wyciągającego elementy kategorii wraz z atrybutami.

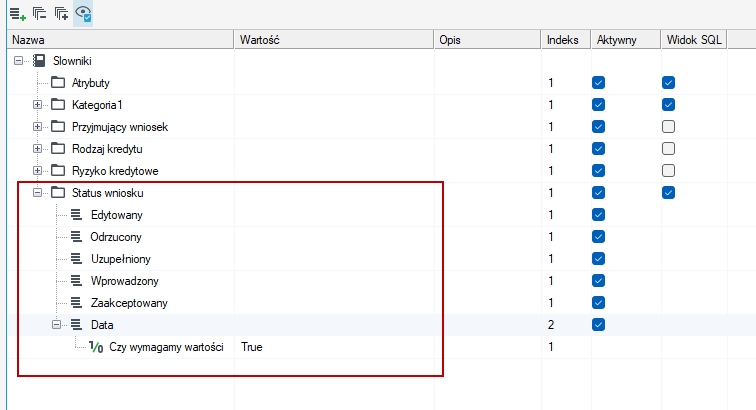

Przykład słownika z kategorią mającą widok SQL:

Aby pobrać elementy kategorii Status wniosku wraz z atrybutami korzystając z widoku SQL należy wywołać poniższe zapytanie:

SELECT \* FROM [dict].[Statuswniosku]

W wyniku zapytania zwrócone zostaną następujące dane. Możesz skorzystać z podpowiadania składni i nacisnąć CTRL+Spacja aby wyszukać daną kategorię słownikową.
