Analizator zależności
Platforma archITekt wyposażona jest w analizator zależności. Narzędzie to jest niezwykle pomocne przy budowie i obsłudze danych. Pokazuje połączenia, zależności, zachodzące między zmiennymi lub regułami oraz ich kierunek w sposób graficzny.

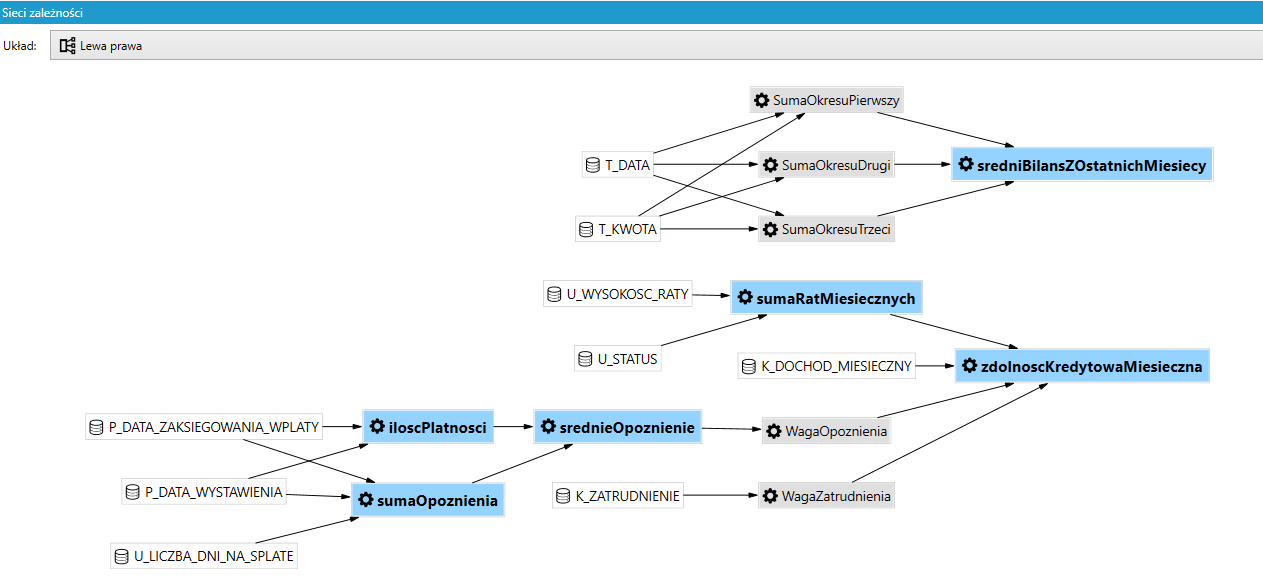

Przykład złożonego drzewa sieci zależności w analizatorze.
- Aby wyświetlić okno z analizatorem wybierz z menu Widok opcję Sieci zależności lub ikonę
z dolnego menu.
Oznaczenia na Sieci zależności - symbole:
Oznacza element przestrzeni danych. Należy zwrócić uwagę, że w specyficznych warunkach symbol ten może również oznaczać pojedynczą operację przekształcenia. Dzieje się tak np. wtedy, gdy odcinamy (za pomocą regulacji poziomów zagłębień) powiązane z tym agregatem przekształcenia – wtedy traktowany jest jako element przestrzeni danych.
Oznacza pojedynczą operację przekształcenia (pojedynczy agregat).
Oznacza rekord wielokrotny (np. lista).
Oznacza powiązanie, gdzie grot strzałki wskazuje wejście do elementu.
Kolory podświetlenia:
- Biały – zmienna
- Niebieski – reguła (funkcja)
- Szary – reguła powiązana z innej tablicy

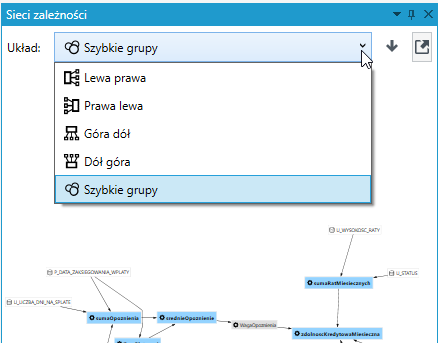

Istnieje możliwość skonfigurowania widoku przebiegu zależności w sieci zależności.
W zależności od wyboru:
- Lewa prawa – zależności są przedstawiane graficznie od strony lewej do prawej (układ domyślny)
- Prawa lewa – zależności są przedstawiane od prawej do lewej strony
- Góra dół – zależności są przedstawione od góry do dołu
- Dół góra – zależności są przedstawiane od dołu do góry
- Szybkie grupy
Dodatkowo istnieje dowolna możliwość umiejscowienia elementów ręcznie. Należy kliknąć myszką na wybranym elemencie i go przenieść w dowolne miejsce. Długość i kierunek strzałek połączonych z elementem zostanie automatycznie dopasowana do nowego miejsca.
Poziom zagłębienia

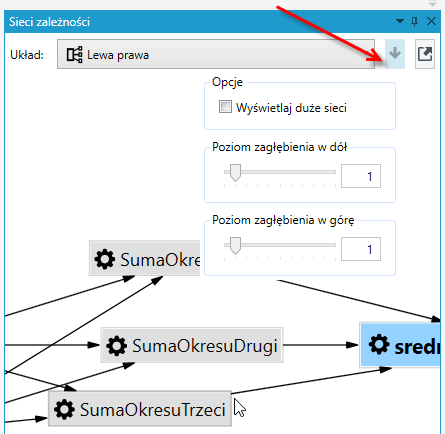

Wszystkie elementy silnika decyzyjno-obliczeniowego (modele, drzewa decyzyjne, mapowania, formuły itd.) podlegają ciągłej analizie tak, że w dowolnym momencie możliwa jest wizualizacja zależności w przód i w tył (poziom zagłębienia w górę bądź w dół) dla każdego elementu danych. Innymi słowy możemy prosto dowiedzieć się skąd rozpatrywane pole czerpie wartości oraz gdzie są one dalej wykorzystywane. Analizator daje nam możliwość wyboru jak głęboko (ile poziomów w górę bądź w dół) mają być wyświetlane te zależności. W celu edycji wybierz odpowiednią opcję:
Limit maksymalnego zagłębienia to 10 poziomów w górę bądź w dół.

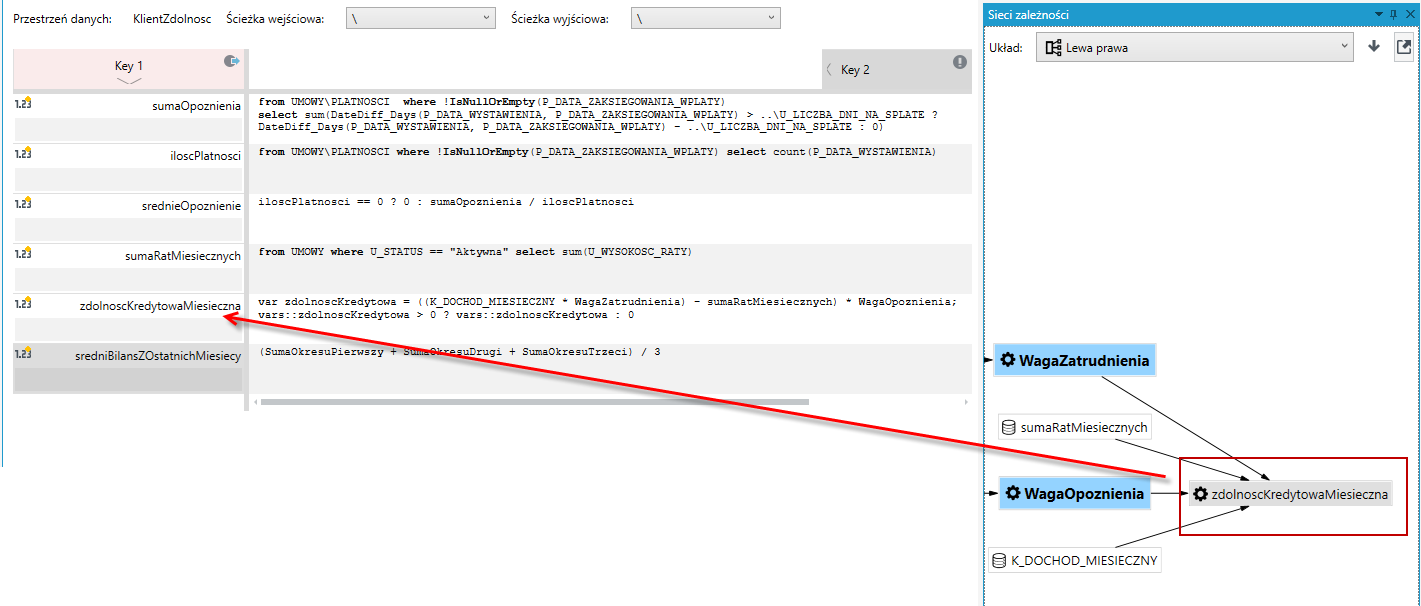

Jeśli w analizatorze pojawi się zmienna bądź reguła niewidoczna w aktualnie edytowanej tablicy istnieje możliwość automatycznego przejścia do pliku z jej definicją. W tym należy podwójnie kliknąć lewym przyciskiem myszy na elemencie. W środkowym oknie roboczym pojawi się tablica, w której zdefiniowana jest reguła, a sieć zależności zmieni się pokazując teraz zależności dla wybranej reguły bądź zmiennej.
Cykl w analizatorze
Cykl - (z teorii grafów) to ścieżka zamknięta, z takim samym ostatnim i pierwszym wierzchołkiem. Dodatkowo, ścieżka ta może posiadać wielokrotnie ten sam wierzchołek, również z rzędu - w przypadku tzw. pętli. Cykl prosty jest szczególnym (prostszym) przypadkiem cyklu.
Analizator zależności jest w stanie wykryć niepożądane wystąpienie cykli. Jest to oznaczone czerwonymi strzałkami (jak na obrazku poniżej).
