Środowisko pracy


Użytkownik tworzy proces za pomocą elementów graficznych reprezentujących czynności przeciągając je z panelu Przybornik na obszar roboczy, a następnie łączy je ze sobą w miejscach portów wejściowych i wyjściowych (reprezentowanych na diagramie w postaci dużych czarnych kropek – porty wejściowe zwyczajowo znajdują się na górze, natomiast porty wyjściowe na dole czynności). Połączenia pomiędzy czynnościami mogą być prowadzone zarówno z górnej i dolnej krawędzi, jak i z boków elementów, co pozwala tworzyć bardziej przejrzyste diagramy i ogranicza liczbę krzyżujących się linii w złożonych procesach.

Zbliżanie i oddalanie obszaru roboczego​

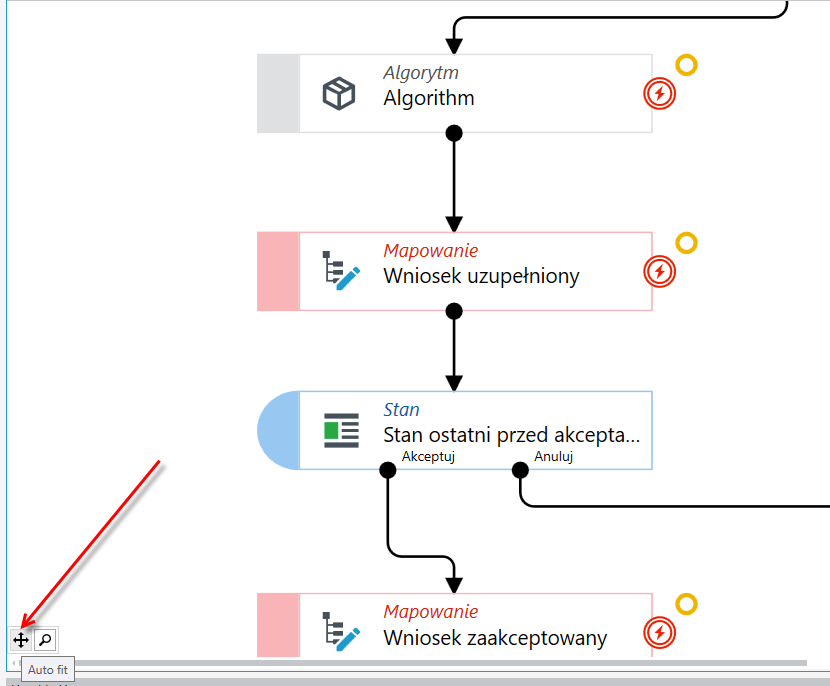

Obszar roboczy można zbliżać i oddalać za pomocą scrolla myszki. Funkcjonalność jest przydatna jeżeli występują bardzo rozległe i rozbudowane procesy. Po przybliżeniu lub oddaleniu widoku można wybrać opcję AutoFit, która dopasuje widok procesu w centralnym miejscu obszaru roboczego.

Obraz 119

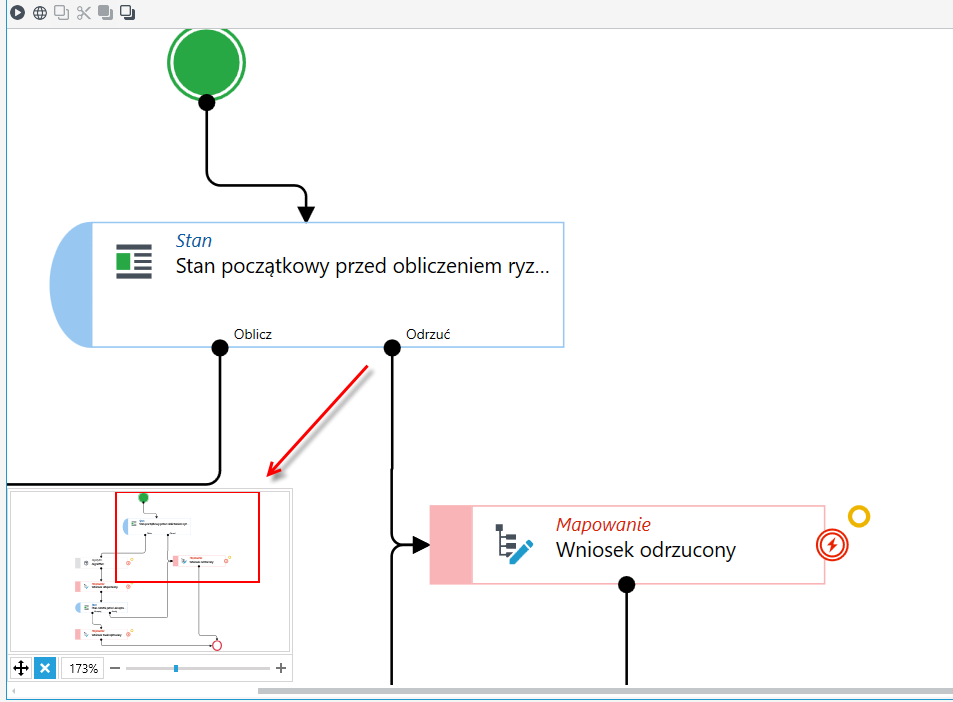

Możesz także wybrać ikonę lupy w lewym dolnym rogu ekranu roboczego, wówczas należy określić stopień powiększenia i obszar, który chcesz powiększyć.

Obraz 119

Dostosowanie graficzne elementów​

Elementy można układać dowolnie na obszarze roboczym, czyli robić większe, mniejsze odstępy między nimi, przesuwać w prawo w lewo itp. A jeżeli opis elementu jest zbyt długi wówczas można ten element powiększyć.

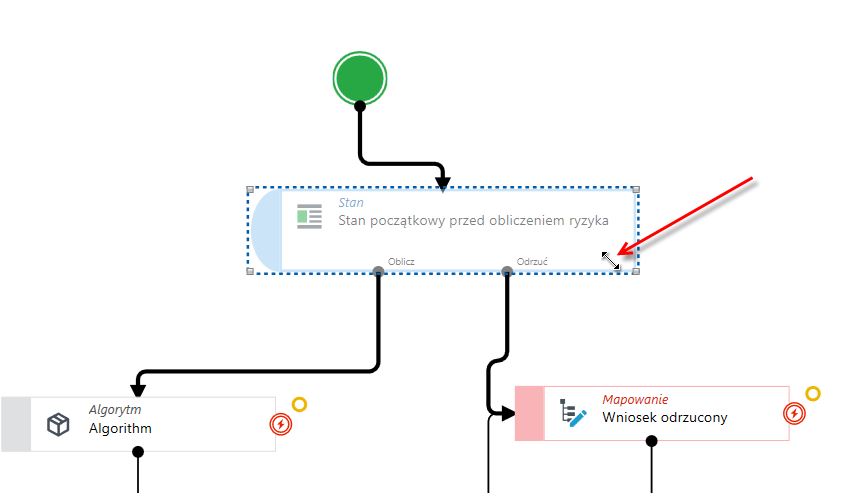

  1. Zaznacz czynność i najedź myszką na dowolny róg elementu.
  2. W momencie pojawienia się strzałki z dwoma grotami kliknij w dany róg i powiększ lub zmniejsz element.

Podczas zmiany rozmiaru elementu pozycja punktów przyłączenia połączeń jest dostosowywana automatycznie, dzięki czemu linie są nadal prowadzone poprawnie.

Obraz 119

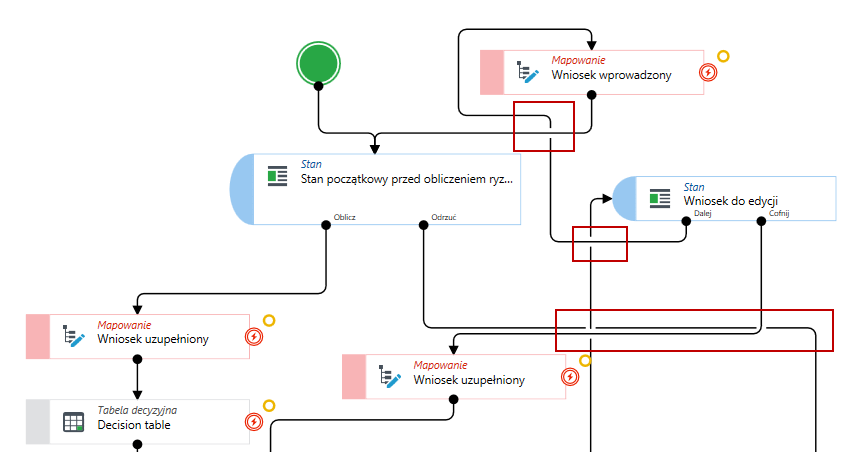

Linie łączące elementy są prowadzone pod kątem prostym, a przy skomplikowanych procesach dodawane są punkty zagięć, aby graficzne przedstawienie procesu było bardziej przejrzyste. W miejscach, w których linie się krzyżują, jedna z nich jest przerywana. Dzięki temu łatwo odróżnić skrzyżowanie linii od faktycznego połączenia i prześledzić przebieg każdej ścieżki.

Obraz 134

Wstawianie i usuwanie czynności w przepływie​

Projektant procesów automatycznie dba o ciągłość przepływu podczas jego modyfikacji:

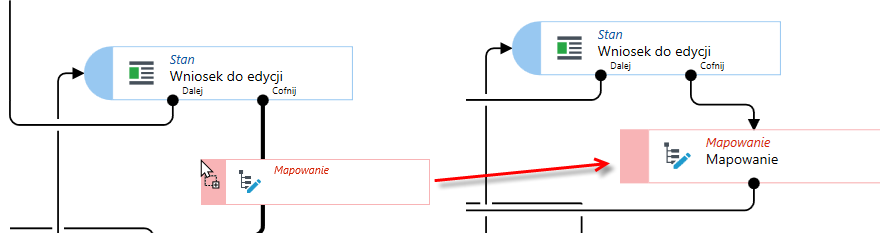

  • Wstawianie czynności do istniejącego przepływu – upuszczenie nowej czynności z panelu Przybornik na istniejące połączenie powoduje jej automatyczne wpięcie w proces. Nie trzeba ręcznie usuwać i odtwarzać połączeń.
  • Usuwanie czynności – usunięcie czynności nie przerywa przepływu. Projektant automatycznie łączy sąsiadujące elementy, zachowując spójność procesu.

Obraz 134

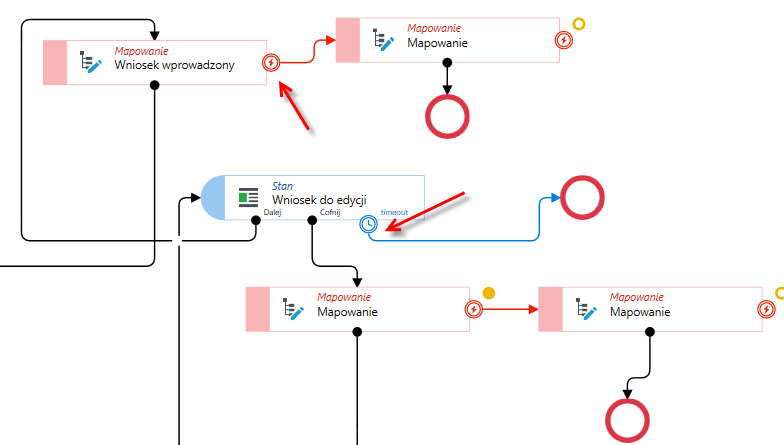

Oznaczenia wyjść czynności​

Wyjścia czynności są oznaczane graficznie zgodnie z notacją BPMN:

  • wyjście błędu jest oznaczone symbolem błędu BPMN, który podświetla się po najechaniu kursorem,
  • wyjście timeoutu jest oznaczone ikoną zegara,
  • czynności posiadające wiele typów wyjść wykorzystują spójne oznaczenia kolorystyczne, ułatwiające identyfikację ścieżek wykonania.

Obraz 134

Menu kontekstowe​

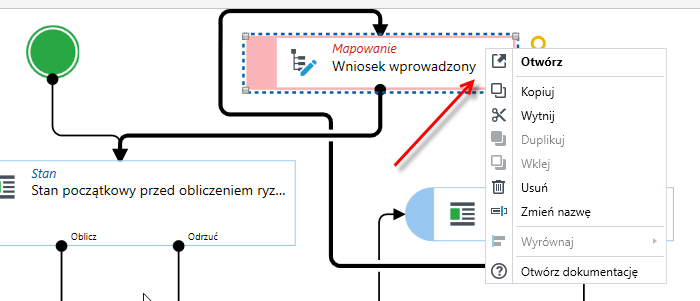

Po kliknięciu prawym przyciskiem myszy na czynności wyświetlane jest menu kontekstowe z poleceniami dostępnymi dla danego elementu. Polecenia są pogrupowane i oznaczone ikonami:

  • Otwórz – otwiera element podpięty do czynności lub okno jej konfiguracji (tak samo jak dwuklik na czynności, patrz Dwuklik na elemencie procesu),
  • Kopiuj, Wytnij, Duplikuj, Wklej – operacje schowka na zaznaczonych czynnościach,
  • Usuń – usuwa czynność z diagramu; sąsiadujące elementy są automatycznie łączone (patrz Wstawianie i usuwanie czynności w przepływie),
  • Zmień nazwę – umożliwia edycję nazwy czynności,
  • Wyrównaj – podmenu z opcjami wyrównywania elementów na diagramie,
  • Otwórz dokumentację – otwiera dokumentację danej czynności.

Polecenia, które w danym kontekście nie są dostępne, są wyszarzone.

Obraz 221

Dwuklik na elemencie procesu​

W większości przypadków dwuklik na danym elemencie procesu przenosi do innego okna, umożliwiającego konfigurację lub otwiera kartę w archITekt Studio z procesem, tabelą, algorytmem, podpiętym do czynności.

Dwuklik na elemencie:

  1. Mapowanie - otwiera Edytor mapowań, gdzie możesz zdefiniować mapowania,
  2. Stan – otwiera kartę w archITekt Studio z formularzem, który jest podpięty do czynności,
  3. Decyzja - otwiera okno z edycją portów, w którym możesz zdefiniować wiele wyjść z czynności,
  4. Proces (a)synchroniczny – otwiera kartę w archITekt Studio z procesem, który jest podpięty do czynności,
  5. Algorytm/Tabela - otwiera kartę w archITekt Studio z algorytmem/tabelą, które są podpięte do czynności.

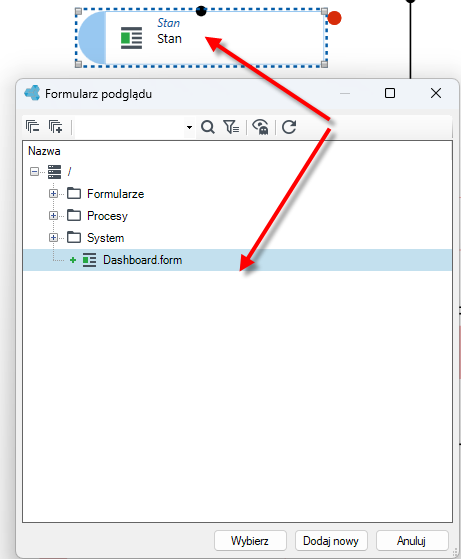

Jeżeli do czynności typu Algorytm, Tabela, Stan, Proces nie podpięto jeszcze żadnego elementu, wówczas po dwukliku zostanie otwarte okno Serwera wersji z możliwością wskazania elementu odpowiedniego typu.

Obraz 140

Początek i koniec procesu​

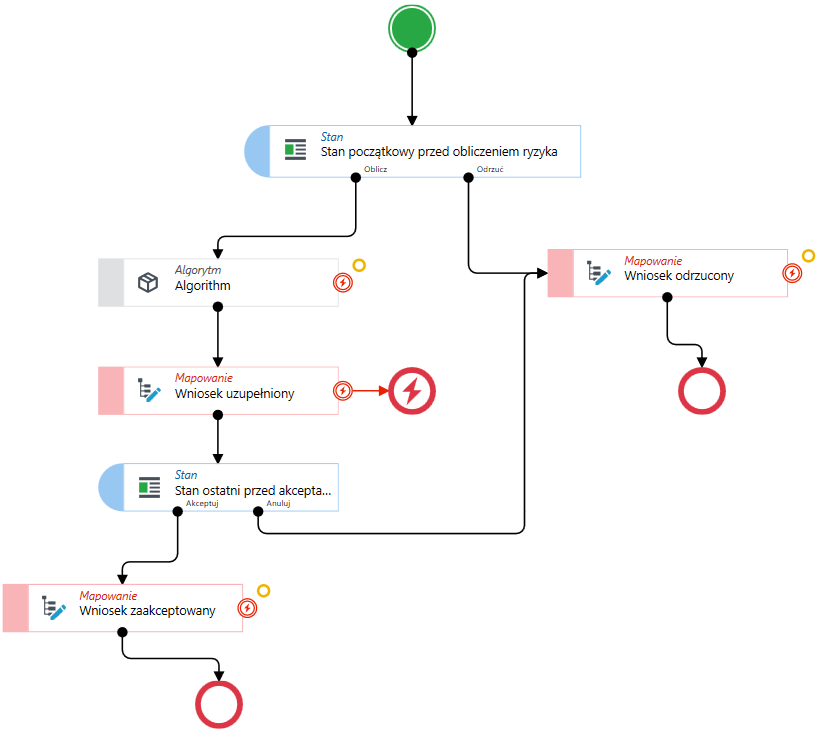

Każdy proces musi zawierać dokładnie jeden element Start określający punkt początkowy. Użytkownik może natomiast wykorzystać kilka elementów Koniec. Pozwala to na zachowanie większej przejrzystości diagramu w przypadku rozwidlenia definicji procesu za pomocą np. czynności Decyzja lub Stan. Wykonanie procesu przebiega od czynności Start do jednej z czynności Koniec.

Obraz 121
